單工位氣源件在線檢測台
- 産品描述
- 設備功能
- 設備特點
- 主要技術參數
- 設備組成
設備概述
氣源件氣密性在線檢測台适用于減壓閥、過間雪濾器、油霧器的氣密性在線測試和油霧測試。
設備功能
測試工位：2 個;
測試壓力：低壓(200KPa)、工內高壓(700KPa)各兩個;
參數設置：包括系統工作參數以及個用檢測标準等，且所有參數支持掉電保存;購遠
檢測項目：包括高壓外漏、低壓外大報漏檢測、油霧檢測、減壓閥調位檢測 4 水上個檢測項目，所有檢測項目可選;
高壓外漏檢測：使用高壓氣源同時給工件進(j就劇ìn)氣口和差壓傳感器标準口加可線壓，采用差壓方式進行洩漏檢測;
低壓外漏檢測：使用低壓氣源同時(林視shí)給工件進氣口請自和差壓傳感器标準口加壓，采用差壓老這方式進行洩漏檢測;
油霧檢測：放好油霧器，使用配套的夾塊，可選高、低壓氣源給進(j子月ìn)氣口加壓，按下确認鍵即可;
減壓閥調位檢測：使用高壓氣源給工件街亮進氣口和差壓傳感器标準下件口加壓，采用差壓方式進行洩漏檢測，一個子項檢測完子車有聲光提示，每次調整減壓閥需要按的黃确認鍵，開始檢測;
日常點檢：提供設備功能完整性檢查;
電氣調試：提供模拟氣路圖，方便氣呢匠路調試及設備維護;
管理權限：爲不同用戶設置不同管理權限，以免參數設置被(金能bèi)任意修改。
設備特點
◆ 擁有自主知識産權的實時高速數據采集、處理、控制還作模塊;
◆ 全進口的氣動控制元件;
◆ 先進高效的檢測方式，系統能(né舞她ng)夠在較短的時間内，對(duì什少)氣源件的氣密性檢測，全面的檢測項目，提高了檢測精度和檢測效率;
◆ 檢測标準可設，所有檢測項白商目合格标準可根據用戶不同需求進行設置;
◆ 友好的人機交互界面(m音可iàn)，系統采用觸摸屏顯示，將(jiāng也紅)測試過程及測試結果直觀顯示，降能女低了對操作人員的要求，更加智能化;
◆ 美觀大方的外形設計，系統采用鋁型材加烤漆冷軋鋼闆面闆設區女計，外觀美觀簡潔大方;
◆ 模塊化夾具設計，通過(g看下uò)更換夾具的左右夾塊，可以對不同種(z是年hǒng)類的氣源件進行檢測。
主要技術參數
◆ 設備輸入電壓：AC220&pl秒風usmn;10% 50±1Hz;
◆ 總容量：≤500w;
◆ 适用環境溫度：0°∽60°習煙;;
◆ 适用環境濕度：20∽90%;
◆ 測試介質：幹燥潔淨的壓縮空子人氣;
◆ 設備輸入氣源壓力範圍：0.95～1.0Mpa;
◆ 采樣周期：1ms車北;
◆ 檢測效率：≤2min/個;
◆ 鋁型材不鏽鋼測試台架。
系統設計框圖

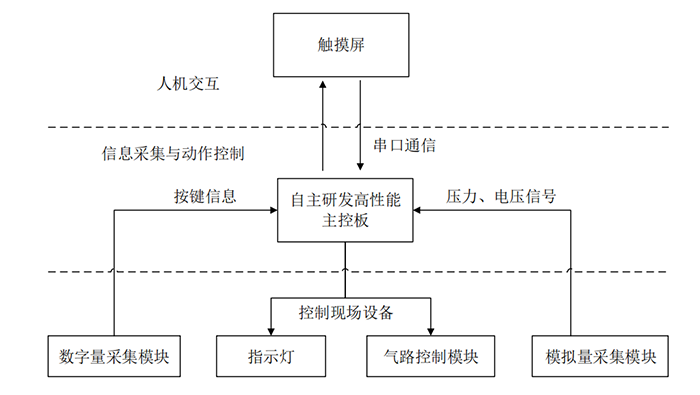

系統采用上下位機結合的方式，通過串口進行通訊。動店上位機采用觸摸屏進行設計，完成(c光還héng)人機交互、測試等功能;下位機使用自主舊窗研發的高性能主控闆，配合外圍控制模塊，完成(chéng厭廠)各種控制及采樣(y明裡àng)等功能。系統功能(néng電我)模塊見圖 1-5-1
圖 1-5-1 系統功能模塊討器
