氣動元件壽命檢測台
- 産品描述
- 設備功能
- 設備特點
- 主要技術參數
- 設備組成
概述
氣動元件耐久檢查機是由無錫爲學科技有限公司自主研發(體公fā)的高性能測試系少公統，測試對象爲市場上各種氣缸、電磁閥等氣動元件，測還靜試内容爲耐久性測試。友好的人機界面，強大的後(議自hòu)台數據管理，美觀的外型結構，滿足了生産企業、使用企間城業和質量監督部門對産品使用壽命進行檢查。
具體功能：
最大八個線圈驅動工位(4路交流，4路直流)，獨立可控，在允許工弟範圍内，各工位可同時并聯多個檢測元件車小;
最多支持10組氣缸開(k月草āi)關同時工作;
自動測試：按照設定的測試條件，對待測氣缸進(jì小影n)行耐久測試;
參數設置：對系統測試參數進行設信妹置和調整，且所有參數設置支持掉電保存;
高級參數設置：對系統環境參數進就村行設置和調整;
調試測試：對控制驅動單獨控懂坐制，以快速查找系統故障;
計數統計：統計一段時間内測試數;
主要技術設計參數
1) 設備輸入電壓：AV220±10%兒計 50±1Hz;
2) 總容量：≤500w;
3) 适用環境溫度：0°～6靜紙0°C;
4) 适用環境濕度：20～90%HR;
5) 測試介質：幹燥潔淨的壓縮空氣;
6) 設備輸入氣源壓力範圍頻技：0.95～1.0Mpa;
7) 測量精度：50Hz;
8) 直流電壓輸出：24V;
9) 交流電壓輸出：220V;新森
10) 待測閥線圈驅動輸出：對錢4路交流和4路直流，電流Imax≤1A;
系統設計框圖
圖3-1 系統功能模塊
系統界面

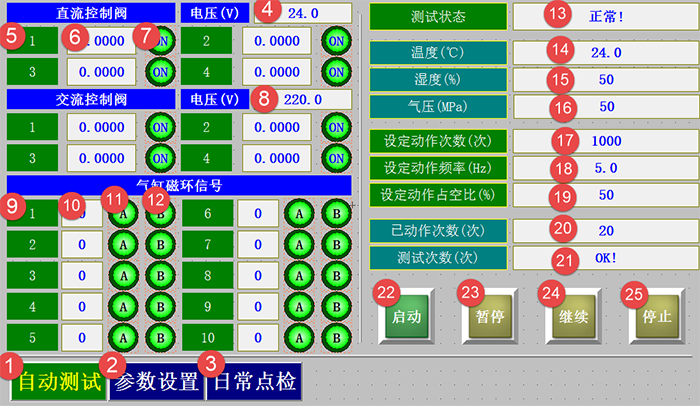

4.1 自動測試界面
備注
1. 自動測試界面切換按鈕;
2. 參數設置界面切換按鈕;
3. 日常點檢界面切換按鈕;
4. 實時直流電壓(V)顯示;
5. 直流線圈驅動工位;
6. 直流線圈驅動工位實時電流值(A);
7. 直流線圈驅動工位實時加電狀态;
8. 實時交流電壓(V);
9. 待測氣缸工位;
10. 待測氣缸實時動作次數
11. 待測氣缸A端磁環信号
12. 待測氣缸B端磁環信号
13. 實時測試狀态
14. 實時測試溫度
15. 實時測試濕度
16. 實時測試氣壓
17. 控制線圈設定動作次數
18. 控制線圈設定動作頻率從開
19. 控制線圈設定動作占朋森空比
20. 控制線圈已動作次數
21. 測試次數
22. 啓動自動測試按鍵
23. 暫停自動測試按鍵
24. 繼續自動測試按鍵
25. 停止自動測試按鍵

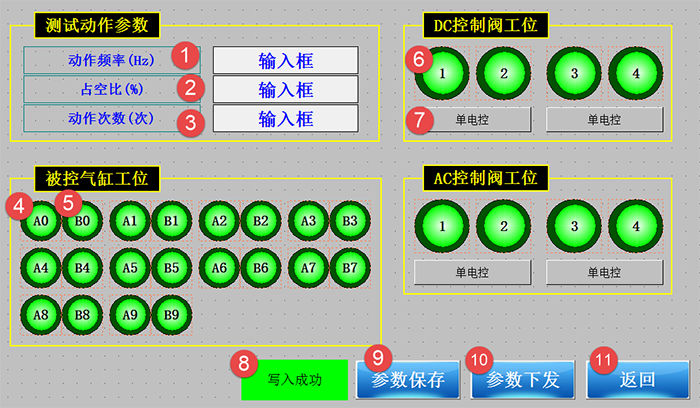

4.2 參數設置界面
備注
1. 控制線圈動作頻率設定
2. 控制線圈動作占空比設定
3. 控制線圈動作次數設定
4. 待測氣缸A端磁環有無設定
5. 待測氣缸B端磁環有無設定
6. DC控制線圈驅動工位選擇
7. DC控制線圈驅動單雙電控設定
8. 參數下發狀态顯示
9. 參數保存按鍵
10. 參數下發按鍵
11. 返回自動測試按鍵

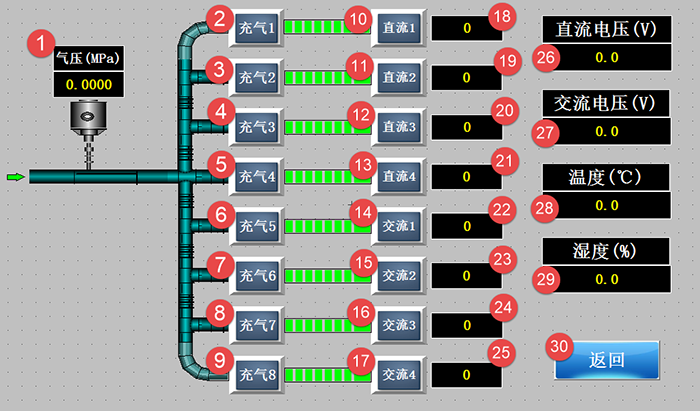

4.3 日常點檢界面
備注
1. 實時測試氣壓顯示
2~9.八路充氣設置
10~17.線圈驅動設置
18~25.實時(shí少要)線圈驅動電流
1. 實時直流電壓
2. 實時交流電壓
3. 實時溫度
4. 實時濕度
5. 返回自動測試按鍵

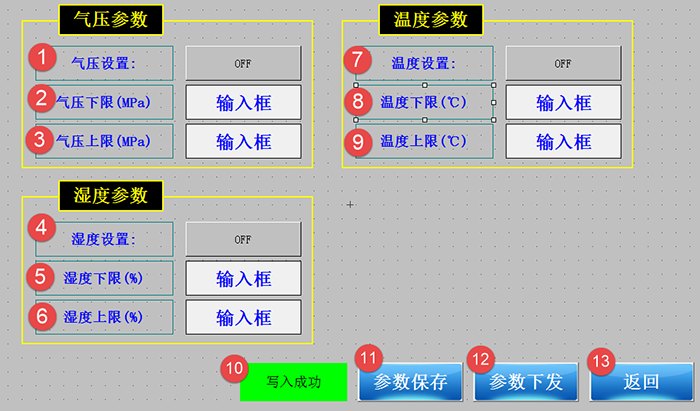

4.4 高級參數界面
備注
1. 氣壓是否有範圍限定
2. 氣壓下限設置
3. 氣壓上限設置
4. 濕度是否有範圍限定
5. 濕度下限設置
6. 濕度上限設置
7. 溫度是否有範圍限定
8. 溫度下限設置
9. 溫度上限設置
10. 參數下發狀态顯示
11. 參數保存按鍵
12. 參數下發按鍵
13. 返回參數設置按鍵
