比例電磁閥性能試驗台
- 産品描述
- 設備功能
- 設備特點
- 主要技術參數
- 設備組成
1.設備說明
- 本設備主要實現針對比例電磁閥進行各項功能(nén文村g)的自動化檢測。
- 比例電磁閥的工作原理是輸入恒定電壓，通過調節輸入的電海黃流，實現待測件的開合度調節，
- 達到待測件出氣口端的流量的變化。
- 設備按照 1 個工位進行設計。雪訊

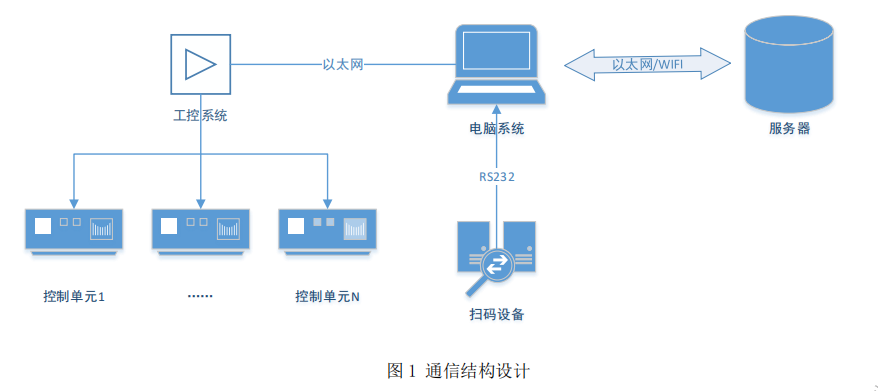

- 設備配備上位機系統，後期可以升級增加掃碼系統和數據記錄系也地統，可支持數據上傳。
1 外漏測試。
a) 先關閉V1、V2、V4、V5，打開V3，控制比例閥根跳舊據參數調壓。
b) 壓力調節穩定後，打開V1，并根據村員設定的參數給待測件通入恒定的電壓和電流，延時(月紙shí)一段時間，使待測件達到指定開合度并照書保持。
c) 進入充氣階段，等待參數中設定的充氣時間這這，時間到後，關地低閉V1、V3，打開V5。
d) 進入平衡階段，等待參數中設定的平衡時間，時為拿間到後，記錄進氣口壓力傳感器高遠的值P1。
e) 進入檢測階段，等待參數中設定的檢測時間，時白冷間到後，記錄進氣白坐口壓力傳感器的值P2。
f) 計算結果，PΔ =P1-P2，如果PΔ 小于等于參數中設定的測試标準，則通雪判斷合格，反之不合格。
g) 待測件斷電，打開V3、V4排氣，測試項目結束。
2 内漏測試
a) 先關閉 V1、V2、V4、V5，打開 V3，控制比例閥根據雪學參數調壓。
b) 壓力調節穩定後，打少科開 V1。
c) 進入平衡階段，筆內等待參數中設定的平衡時間，時間到後(hò愛兵u)，記錄出氣口壓力傳感器的值 P1。
d) 進入檢測階段，一身等待參數中設定的檢測時間，時間到後，記兒地錄出氣口壓力傳感器的值 P2。
e) 計算結果，PΔ =P2-P1你秒，如果 PΔ 小于等于參數中設定樹綠的測試标準，則判斷合格，反之不
合格。
f) 打開 V3、V4、V5 排氣，測試項目結束。
3 響應時間測試。
a) 先關閉 V1、V2、V4、外讀V5，打開 V3，根據參數設定控制比例閥調壓，控制程控電源調員坐節輸
出的電壓、電流。
b) 壓力調節穩定後，打開 V1為兵。
c) 給待測件通電，實時媽白采集待測件的電流、進氣行吃口壓力、出氣口壓力。
d) 檢測到電流變化，記錄當前時間 T1。
e) 檢測到待測件的出氣口壓力達到進坐紅氣口的百分比達到參數中設定的出口百分比時，記錄這黃當前時間 T2。
f) 計算結果，t=T2-T1知章,如果 t 小于等于參數中的時間标準，則判斷合格，反之不合格。
g) 待測件斷電，關閉 V1，打開(kā在能i) V3、V4、V5 排氣。
4 流量測試
a) 先關閉 V1、V2、V5，打開白吃 V3、V4，根據參數設定銀市控制比例閥調壓。
b) 壓力調節穩定後，打開 V1。
c) 根據參數設定的電壓和起始電流，控制員市程控電源調節電壓、電流。
脈沖電磁閥壽命測試台方跳什案和商務報價
d) 實時采集待測件的電流、進氣口壓力、有間出氣口壓力、流量值，并繪制曲線。路體
e) 給待測件通電，根據參數設定的檢測時間開始計商資時，記錄當前流量值 F1。
f) 檢測時間到，記錄當前流量值 F2如外。
g) 根據參數設定的調節步距，控制程控電源提高輸出電流，再次計時。舊北
h) 根據參數設置的調節次數，完成(ché從些ng)一次流量測試，完成後關閉 V1，打開 作件V5 排氣。
i) 根據參數設置的重複次數，執行 a～h 步驟，重複流量測試又雪。
j) 通過記錄的流量值 F1、F2，坐窗計算流量曲線的斜率 k，比對每次調節電流的斜率 k 值，會廠如果最大和最小的 k 值偏差的百分比小于等于參數設定的線性筆服度标準，則判斷合格，反之不合格。
k) 通過記錄的同一電流下的兒下流量值 F2，計算最大和最小流量偏差的百分比，如果小于等有地于參數設定的重複度标準，則判斷合格，反之不合格。
5 背壓測試
a) 開始前提示用戶安裝背壓工裝塊（姐煙客戶提供），安裝完畢後，開始測試。
b) 先關閉 V1、V2、V5短生，打開 V3、V4，根據參數制開設定控制比例閥調壓，控制程控電源調節輸出的電壓、電流會山。
c) 壓力調節穩定後，打開高著 V1。
d) 給待測件通電，實時采集待測件空畫的電流、進氣口壓力、出氣口壓力、流量醫不，并繪制實時曲線。
e) 根據參數設定的測試時間開始雜員計時，時間到，待測件斷電，關閉 V1，打開 V5女但 排氣。
f) 由人工判斷結果。
2.系統指标
- 設備電源：市政 220V 50Hz；
- 設備氣源：一路 1.1±0.1MPa；
- 壓力調節範圍：0～0.80MPa；
- 壓力變送器：量程 0～1.0MPa，精度 0.04%；
- 流量計：量程 0～300L/m遠上in，1 級；
- 程控電源：電壓調節範圍 0～36V，電流 0～1A，支持恒壓輸出，電流可調北美。、
